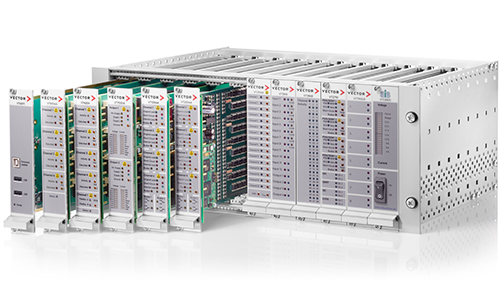

在執行功能測試時，必須在與真實運行環境一致的測試環境中對ECU進行測試。當真實環境未準備就緒或者代價太大時，為了徹底測試ECU，研發團隊不僅需要將通信網路連接到測試系統，還需要為被系統準備連接所需要的I / O介面。該任務將由VT System來完成。VT System通過將連接I / O通道所需的所有電路元件集成到一個模組中，比如，用於控制前照燈的ECU輸出或用於連接亮度感測器的輸入所需要的I/O通道，將ECU的I / O線連接至模組化VT System，必要時還連接至原始感測器和執行器。帶有CANoe的PC通過基於乙太網的快速即時網路埠連接。這樣就可以輕鬆構建靈活的測試系統，而無需進行任何集成或佈線工作，極大地簡化了測試台和HIL測試系統的設置。借助VT System硬體模組和CANoe, vTESTstudio軟體，使用者可以組裝用於ECU,車輛網路,航空電子和工業控制系統功能測試的系統。VT System的模組化設計允許構建從簡單測試設置到複雜測試系統的測試解決方案：
• 各個ECU的專用測試系統
• ECU和子系統的通用功能測試設備
• 開發人員工作站的靈活測試硬體
核心價值
-
提供硬體在環（HIL）測試環境
-
在真實上線測試之前充分對產品的功能進行驗證
-
縮短產品上線的週期
-
節約準備真實測試環境的成本
-
提高整體專案開發測試的效率
-
便於功能測試的回歸執行、複用和管理
優勢和亮點
-
集成度高，每個型號都包含了測試所需的主要硬體模組
-
包含帶信號調理的測量硬體
-
包含用於執行器模擬的電子負載
-
VT System基於模組化設計便於按需選擇合適的配置
-
將測試設置所需的接線工作最小化
-
適用於汽車和航空等多種應用場景的電壓範圍
-
無縫集成到CANoe和vTESTstudio
-
VT System將所有相關的測試元件都集成到單個設備中
-
包含繼電器，例如用於切換短路
-
包含模擬感測器的十進電阻器
-
VT System擴展性高易於系統擴容或變更
-
開放介面支援多種協定
-

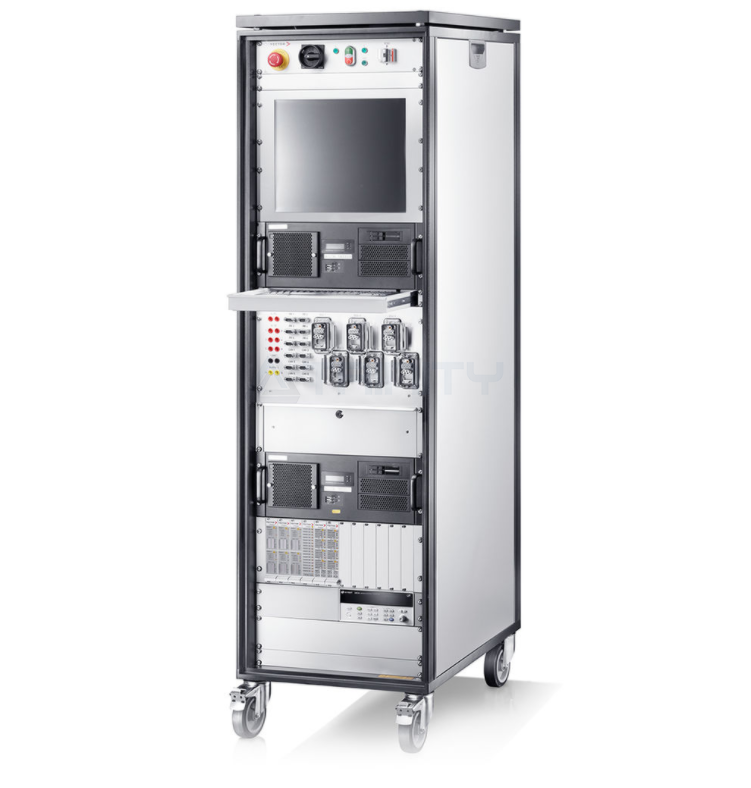

VT System提供標準化或定制需求的台架
模組化測試台架
-
機殼
-
背板
-
機殼 VT System具有高度的可擴展性。它可以用來建立複雜的，功能豐富的測試系統：從開發人員工作站上的小型輔助測試工具到測試實驗室中的綜合功能測試儀和HIL測試站。由於VT System的模組在設計上是通用的，因此測試系統可輕鬆用於不同的測試物件和測試任務。VT System為了滿足不同的需要，提供9.5英寸桌面機殼, 19英寸桌面機殼，19英寸系統機殼和HIL定制機櫃等多種解決方案。
-

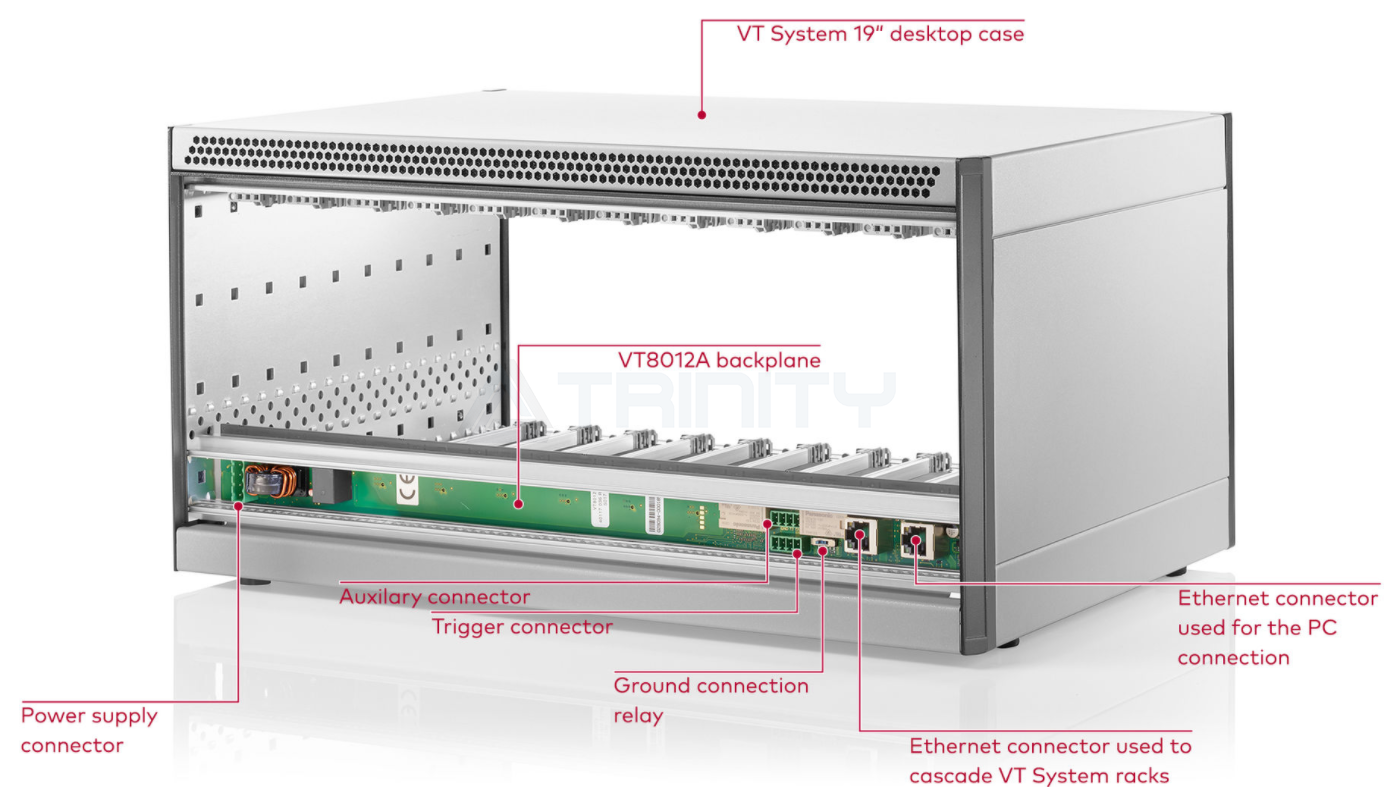

背板
VT System的背板佔據了機殼高度的下四分之一。在上面的空間中，可以從背面直接訪問VT System的外掛程式模組。背板為CANoe PC提供乙太網連接，並為VT System模組提供12V的工作電壓。每個已安裝的VT System模組也可以通過背板連接到EtherCat匯流排。使用第二個乙太網連接器，可以將多個VT System機架連接到更大的測試系統。
模組組成
測量+模擬模組 | |
VT1004A | VT1004A FPGA | 負載和測量模組（40 V） |
VT1104 | 負載和測量模組（60 V） |
VT2816 | VT2816 FPGA | 通用類比量I / O模組 |
VT2848 | VT2848 FPGA | General-Purpose Digital I/O Modules |
激勵模組 | |
VT2004A | VT2004A FPGA | 激勵模組 |
VT2516A | VT2516A FPGA | 數位模組 |
VT7820 | 旋轉感測器模組 |
VT2816 | VT2816 FPGA | 通用類比量I / O模組 |
VT2848 | VT2848 FPGA | 通用數位量I / O模組 |
網路介面模組 | |
VT2710 | 序列介面模組 |
VT6104A | 網路介面模組 |
VT6204 | 網路介面模組（FlexRay） |
VT6306 | 乙太網網路模組 |
電源控制模組 | |
VT7001A | 電源模組（40V） |
VT7101 | 電源模組（60V） |
VTC8920B | VT System的電源模組 |
即時模組 | |
VT6011 | 即時模組 |
VT6051A | 即時模組 |
故障注入+切換模組 | |
VT2820 | 通用繼電器模組 |
VT2832 | 開關矩陣模組 |
智慧充電模組 | |
T7970 | 智慧充電通信測試模組 |
基礎架構模組 | |
VT7900A | VT7900A FPGA | 擴展模組 |
